概要信息

• 產品型號:

  PSS105/181-500L

• 產品ID:

  1SFA892009R1002

• EAN:

  7320500206805

• 目錄說明:

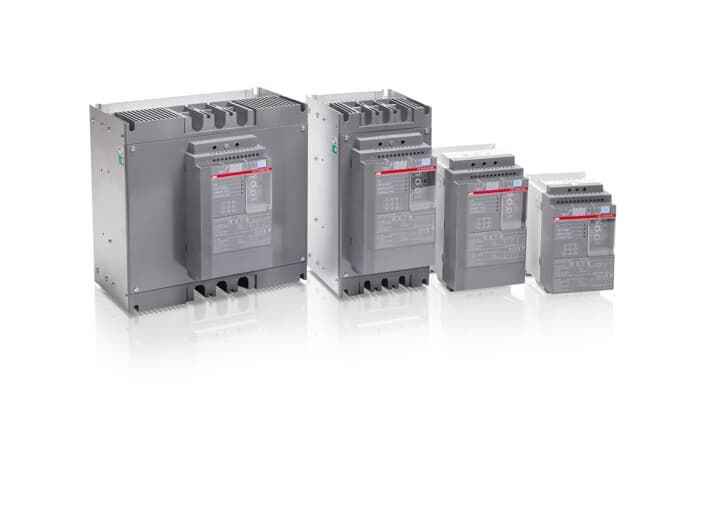

  PSS105/181-500L SOFTSTARTER

•

  訂貨信息

  • 最小起訂量:

    1 piece

  • 海關關稅號:

    8503009999

  Popular Downloads

  • 數據手冊，技術資料:

    1SFC132005C0201

  • 說明書和手冊:

    1SFC388002-EN

  尺寸

  • 產品凈寬:

    181.000 mm

  • 產品凈高:

    340.000 mm

  • 產品凈深:

    265.000 mm

  • 產品凈重:

    12.3 kg

  技術參數

  • 額定工作電壓:

    Main Circuit 208 ... 500 V AC

  • 額定控制供電電壓 (Us):

    220 ... 240 V AC

  • 額定控制電路電壓 (Uc):

    DC Operation 24 V

  • 額定頻率 (f):

    Control Supply 50/60 Hz
    Main Circuit 50/60 Hz

  • 額定工作功率- 同軸連接 (Pe):

    (500 V) 75 kW
    (400 V) 55 kW
    (230 V) 30 kW

  • 額定工作電流-同軸連接 (Ie):

    105 A

  • 額定工作功率 - 內三角連接:

    at 500 V 110 kW
    at 400 V 90 kW
    at 230 V 55 kW

  • 額定工作電流 - 內三角連接:

    181 A

  • 安全系數百分比:

    115 %

  • 過載保護:

    Recommended TA110DU 65 … 105

  • 集成電子過載:

    No

  • 可調節額定電機電流Ie:

    No %

  • 最大額定電流Ie時的啟動容量:

    4xIe for 10s

  • 斜坡時間:

    During Stop 0 ... 30 second [unit of time]
    During Start 1 ... 30 second [unit of time]

  • 啟動時初始電壓:

    30 ... 70 %

  • 特殊降壓斜坡:

    No %

  • 限流功能:

    1.5 … 4 xIe if current transformer is connected

  • 內三角連接開關:

    Yes

  • 運行信號繼電器:

    No

  • 旁路信號繼電器:

    Yes

  • 故障信號繼電器:

    Yes, NO contact

  • 過載信號繼電器:

    No

  • 完成啟動斜坡信號指示（LED）:

    Green

  • 準備開始/待機信號指示ON（LED）:

    Green

  • 運行信號指示R（LED）:

    Green

  • 故障信號指示（LED）:

    Red

  • 對于7秒內50%時間關閉，50%時間開啟，在3.5*Ie電流下，每小時啟動次數:

    30

  • 通訊:

    No

  • 防護等級:

    acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00

  • 端子類型:

    Main Circuit: Bars

  • 主電路連接容量:

    Hole Diameter 8.5 mm
    Width and Thickness 17.5x5 mm

  • 控制電路連接容量:

    Rigid 2.5 mm2

  • 供電電路連接容量:

    Rigid 2.5 mm2

  • 擰緊力矩:

    Control Circuit 0.5 N·m
    Supply Circuit 0.5 N·m
    Main Circuit 18 N·m

  • 產品系列:

    PSS105/181

  環境條件

  • 周圍環境溫度:

    Storage -40 ... +70 °C
    Operation -25 ... +60 °C

  • RoHS狀態:

    Following EU Directive 2002/95/EC August 18, 2005 and amendment

  認證及聲明（文件編碼）

  • 符合性聲明 - CE:

    1SFA1-47

  • 環境信息:

    1SFC132002D0201

  • 說明書和手冊:

    1SFC388002-EN

  • RoHS信息:

    1SFC132034D0202

  包裝信息

  • 1級包裝寬度:

    235 mm

  • 1級包裝長度:

    450 mm

  • 1級包裝高度:

    315 mm

  • 1級包裝 總重:

    11.6 kg

  • 1級包裝 EAN:

    7320500206805

  • 1級包裝單元:

    1 piece

  • 2級包裝單元:

    1 piece

  分類

  • 對象分類代碼:

    Q

  • ETIM 4:

    EC002572 - Electronic motor control and protection device

  • ETIM 5:

    EC002572 - Electronic motor control and protection device

  • UNSPSC:

    39121521

  詳細描述:

  Softstarter PSS105/181-500L for max 500V main voltage and 220 - 240V 50/60Hz control supply voltage having a NO fault contact
